در مورد نیروی اکسیال بصورت موثر کنترول شده و تاثیر ناچیزی روی ضریب نیرو دارد و کنترل جذب این نیرو در این طرح قابل تشخیص است

در این نوع ساپورت رولر با در نظر گرفتن نتظیم کننده ها علاوه بر کمک کردن در قرار گرفتن ساپورت کوره در موقعیت خود در زمان راه اندازی نیز موقعیت شل کوره توسط این تنظیم کننده ها فیکس می شود

یکی دیگر از ویژگی های اصلی یاتاقانهای کوره از بین بردن اثرات انبساط و انقباض بدنه کوره در راستای شعاعی است که در ان غلطک کوره را به موقعیت مناسب  با تغیر موقعیت بلوک یاتاقان انتقال می دهد

کنترل حرکت طولی کوره و بیم از برخورد کوره

جهت کنترل حرکت های طولی کوره روتاری و کنترل موقعیت تیر و ساپورت رولر و موقعیت صحیح چرخ دنده های کوره روتاری حرکت اکسیال کوره دائماً کنترل می شود و جهت رفع حرکت اکسیال کوره روتاری از سیستم هیدرولیک استفاده شده است که این تغییرات بصورت کامل کنترل شده و مانع انحراف کوره می گردد و این کار به صورت اتوماتیک و به وسیله سنسورهای الکتریکی انجام می گیرد

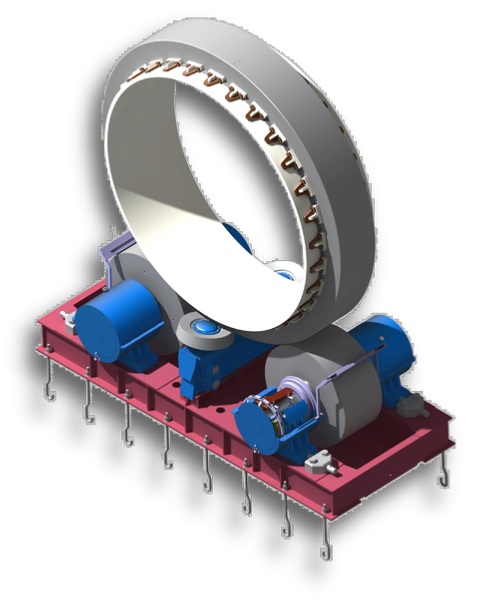

رولر یا تایر کوره دوار

فرم تایر کوره بصورت مسطیل شکل است بدون برجستگی و سوراخ طراحی شده است که با این خصوصیت احتمال ایجاد ترک و تمرکز تنش در کوره از بین می رود و باعث بالا رفتن عمر رینگ می گردد.یکی از ویژگی های طراحی صورت گرفته توسط شرکت گرین آیدی انعطاف پذیری این نوع رینگ کوره در اثر فشار های بالا ومی باشد همچنین هزینه تعمیرات قطعات مربوط به نصب رینگ روی شل بسیار پایین می باشد اصمینان بالای این سیستم در انتقال همه نیرو ها به وسیله اتصالات زیاد و کم بودن سطح فشاری بین رینگ کوره دوار و و شل کوره بهترین اتصال بین رینگ کوره و غلطک کوره  ایجاد می شود

ابعاد در طراحی به گونه ای انتخواب شده است که تاثیرات در اثر شرایط عملیاتی مختلف در مدلهای بهره برداری از کوره را از بین می برد و همچنین موقعیت استقرار رینگ های کوره دوار به گونه ای در نظر گرفته شده است که حالت موزی شکل به وجود نیاید

یاتاقانهای کوره دوار با بدنه بسیار مقاوم و ساختمانی فلزی برای مراقبت از محور ساپورت های کوره بصورتی که از تنظیم خارج نشوند و همچنین با توجه به انعطاف موجود در ان از اعوجاج بدنه کوره جلو گیری می کند
